TRANSFORMADORES SECOS / ENCAPSULADOS EN RESINA EPÓXICA

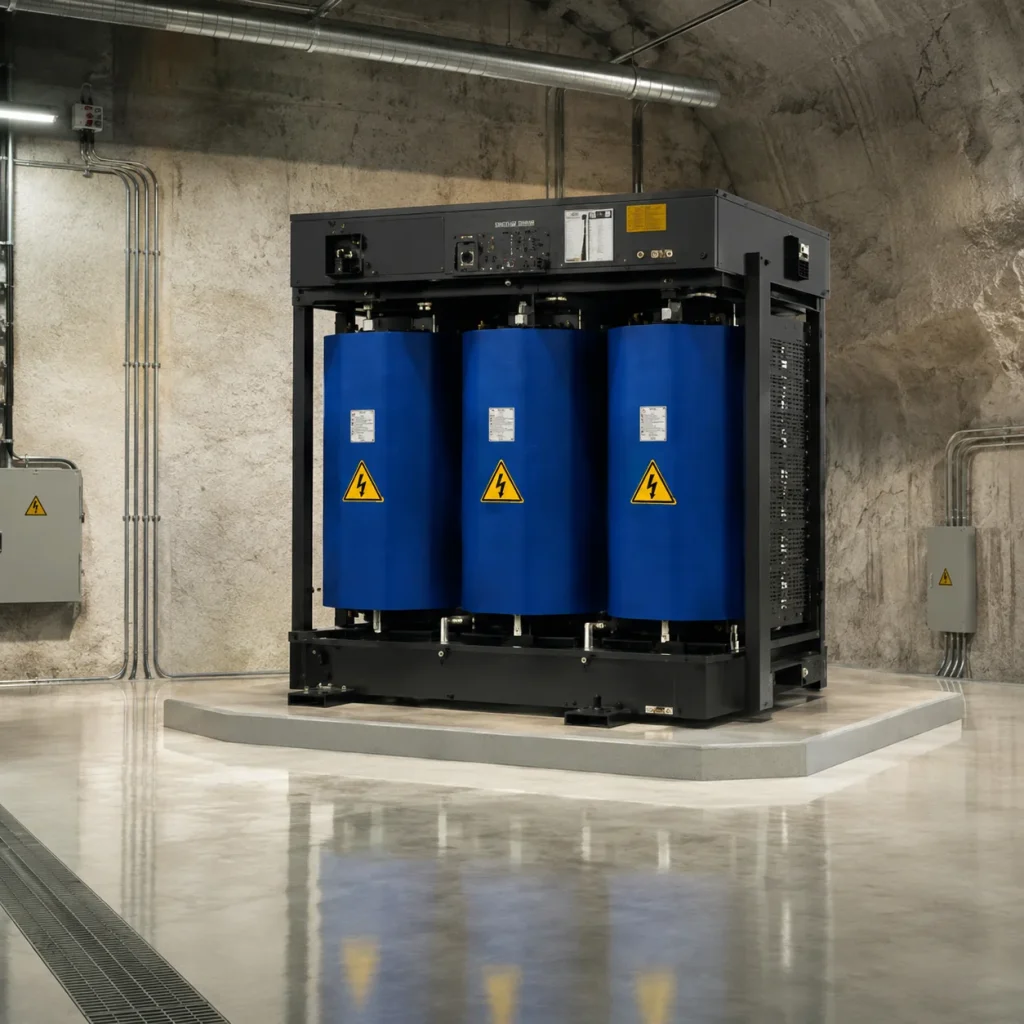

Un transformador seco es un equipo eléctrico que permite transformar los niveles de tensión sin utilizar aceite dieléctrico como medio aislante. En los modelos encapsulados, los devanados de media tensión se encuentran protegidos mediante resina epóxica, proporcionando una solución segura, confiable y de bajo mantenimiento.

La potencia requerida depende de la demanda eléctrica de la instalación, las características de las cargas conectadas y el crecimiento proyectado del proyecto. En RL Energía fabricamos transformadores secos desde 25 hasta 3.150 kVA, permitiendo seleccionar una solución de acuerdo con los requerimientos específicos de cada instalación.

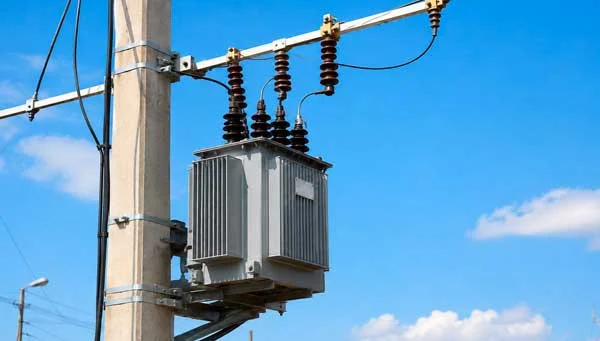

La principal diferencia está en el sistema de aislamiento y refrigeración. Los transformadores en aceite utilizan un líquido dieléctrico, mientras que los transformadores secos utilizan aire y materiales aislantes sólidos, como la resina epóxica en los modelos encapsulados. Esto elimina el riesgo asociado a derrames de aceite y los hace especialmente adecuados para instalaciones interiores y lugares donde la seguridad contra incendios es un factor relevante.

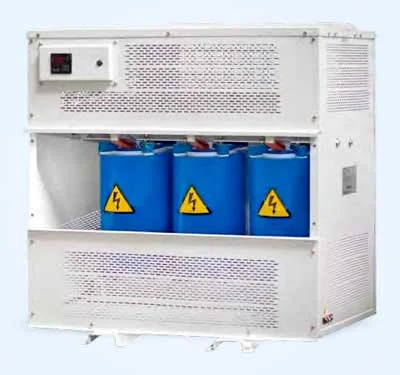

El grado de protección depende del lugar y las condiciones ambientales donde se instalará el transformador. Los transformadores secos pueden configurarse con diferentes niveles de protección, como IP00, IP21 e IP31, según los requerimientos del proyecto y las condiciones de operación.

Los transformadores secos requieren una mantención relativamente baja. Se recomienda realizar inspecciones periódicas, limpieza, revisión de conexiones eléctricas, control del estado de los devanados y verificaciones de temperatura y ventilación. La frecuencia y alcance de estas actividades dependerán de las condiciones de operación y del ambiente de instalación.

Los transformadores secos se fabrican de acuerdo con estándares internacionales aplicables a este tipo de equipos, incluyendo IEC 60076-11 y ANSI/IEEE C57.12.01, según las características y requerimientos específicos de cada proyecto.

Los transformadores secos son especialmente adecuados para instalaciones interiores, edificios, centros comerciales, hospitales, industrias, túneles, centros de datos y otros proyectos donde se requiere una solución segura y de bajo mantenimiento. Su diseño también permite utilizarlos en espacios donde existen restricciones de espacio.

Los transformadores secos encapsulados en resina epóxica ofrecen importantes ventajas de seguridad al no utilizar aceite dieléctrico. Esto elimina el riesgo de derrames y reduce los riesgos asociados al uso de líquidos combustibles, convirtiéndolos en una alternativa especialmente conveniente para instalaciones interiores y lugares con alta concentración de personas.

Los transformadores secos pueden fabricarse para diferentes niveles de tensión según los requerimientos de cada proyecto. RL Energía ofrece soluciones con tensiones primarias desde 4,16 hasta 35 kV y tensiones secundarias desde 0,23 hasta 1,2 kV, de acuerdo con las necesidades de la instalación.

Entre sus principales ventajas se encuentran la seguridad contra incendios, ausencia de aceite dieléctrico, bajo mantenimiento, larga vida útil, alta confiabilidad y diseño compacto. Además, la encapsulación en resina proporciona una protección adicional de los devanados frente a determinadas condiciones ambientales y de operación.

Sí. Los transformadores secos pueden diseñarse y fabricarse de acuerdo con las condiciones específicas de cada proyecto, considerando variables como potencia, tensiones primaria y secundaria, grupo de conexión, frecuencia, grado de protección, condiciones ambientales, altitud y características particulares de la instalación.

Para dimensionar correctamente un transformador seco es recomendable contar con información como potencia requerida en kVA, tensión primaria, tensión secundaria, frecuencia, grupo de conexión, condiciones y ubicación de instalación, altitud y grado de protección requerido. Con estos antecedentes es posible evaluar la solución más adecuada para el proyecto.
